При езде по плохим дорогам все узлы автомобиля испытывают повышенную нагрузку. Особенно достается подвеске, ее ответственному узлу в передней части автомобиля – шаровым. Где они расположены, какие функции выполняют, внутреннее устройство, последствия выхода из строя, проверить состояние – читайте в сегодняшней публикации.

Устройство и назначение

Конструктивно это изделие выполнено в виде шарнирного соединения. Его основа – шар из износостойкого материала. Вместе со специальными вкладышами он помещается в металлическую оболочку. Природный аналог конструкции – суставы верхних, нижних конечностей человека, животных.
Шаровые опоры служат в автомобиле в качестве соединения рычагов подвески со ступицами управляемых колес. Они обеспечивают постоянное соотношение горизонтального положения осей с вертикальной плоскостью вращения колес при любых углах поворота, неровностях дорожного покрытия. На машинах отечественного производства используются по два устройства на каждое колесо (верхнее, нижнее), на иномарках – по одному. В некоторых моделях их может быть больше, в зависимости от конструкции передней подвески.

Конструктивные особенности

Если разобрать старую, изношенную шаровую опору, то можно увидеть несколько элементов:
 - торчащий из корпуса стержень с резьбой и поперечным отверстием на конце – палец. Он изготовлен из высокопрочной стали, шаг резьбы очень мелкий;

 - на палец одета защита из резины – пыльник, имеющая в нижней части металлическое кольцо для плотного прилегания к основанию. Она защищает шарнир от попадания сторонних предметов, воды, грязи, дорожной пыли;

 - палец соединен с шаром, это одна неразъемная запчасть;

 - вокруг шара расположены пластиковые вкладыши. Они фиксируют его положение, устраняют зазоры, обеспечивают необходимое перемещение, повороты;

- шар, вставлен в корпус шаровой опоры. Для крепления к рычагу имеется три отверстия. Если модель обслуживаемая, то в нее снизу вкручивают масленку для добавления смазочного материала.

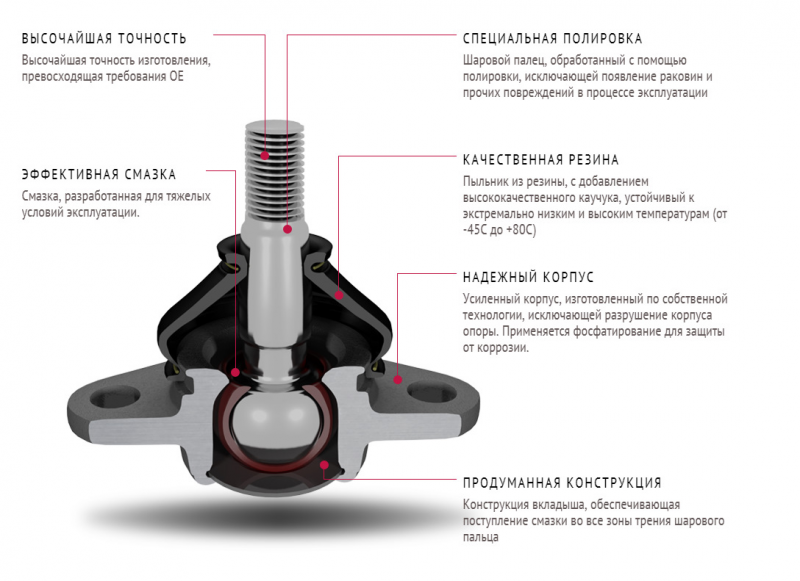

Устройство Шаровой опоры

Способы крепления

Устанавливают новую шаровую опору, продевая ее палец в отверстие поворотного кулака, сверху устанавливают шайбу, накручивают гайку с прорезями, затягивают, фиксируют шплинтом. Сборку крепят к рычагу тремя болтами. Благодаря такой конструкции колесо занимает фиксированное положение относительно кузова транспортного средства, одновременно поворачивается в нужную сторону, беспрепятственно преодолевая небольшие препятствия, неровности твердого покрытия.

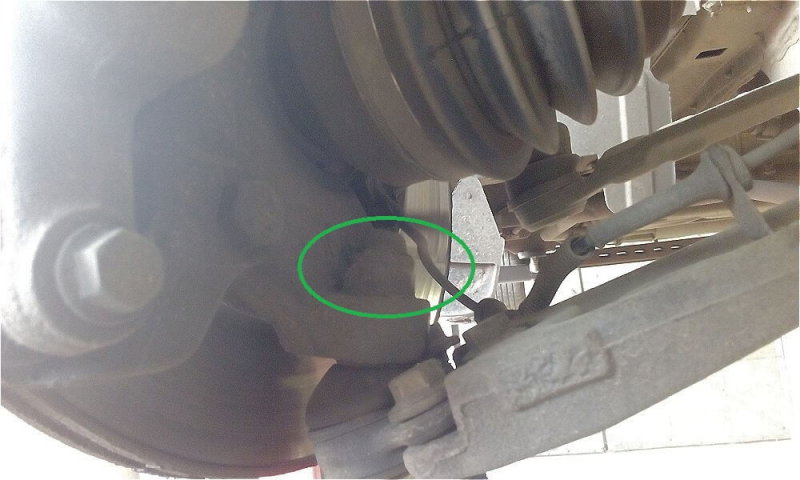

Способы крепления Шаровой Опоры

В зависимости от конструкции подвески и марки автомобиля, шаровая может крепиться другим способом. Существуют варианты монтажа в рычаг при помощи пресса и фиксации стопорным кольцом. На Ниве шарниры перевернуты вверх ногами и прикручиваются к рычагу не с внутренней стороны, а с наружной.

Признаки выхода из строя, причины износа

Самая уязвимая часть механизма – защитный пыльник. Под воздействием агрессивных веществ на дороге: грязи, снега, смеси соли с песком – резина теряет эластичность, деформируется, разрывается. Внутрь набивается грязь, песок, влага. Они действуют как абразив. От постоянного движения, плотно прижатые поверхности полиуретановых вставок стираются.

Вода вымывает смазочный материал, сила трения «сухих» поверхностей возрастает, процесс износа ускоряется. Появляется значительный зазор между шаром и вкладышами. Если взять новую шаровую опору, для небольшого смещения стержня рукой требуется значительное усилие, а в неисправной он свободно болтается. Повреждение защиты – основная причина снижения функциональности узла и срока эксплуатации.

Признаки неисправности – отклонение от прямолинейной траектории движения автомобиля, если отпустить руль, скрипы, стуки, особенно при езде по разбитому асфальту. Начавшись незаметно, признаки неисправности шаровой опоры проявляются все сильнее.

Если длительное время не обращать на них внимания, то палец может просто вырвать из основания, колесо подвернется, машина потеряет управление. Кроме деформации элементов кузова в передней части, машина может оказаться за пределами дороги или, что еще хуже, на встречной полосе.
Внешние признаки неисправности:

 - значительно возросшее усилие при вращении руля, скрипы на поворотах, стуки при преодолении неровностей;
 - при неподвижном руле автомобиль все время отклоняется вправо, влево от прямолинейной траектории – это следствие увеличившегося зазора между шаром и вкладышами;
 - неочевидный признак неисправности – неодинаковое стирание покрышек.

Явление наблюдается также вследствие нарушения углов развала, схождения колес.

При появлении этих признаков, шаровую опору необходимо заменить. Последствия игнорирования этих явлений могут быть плачевными.

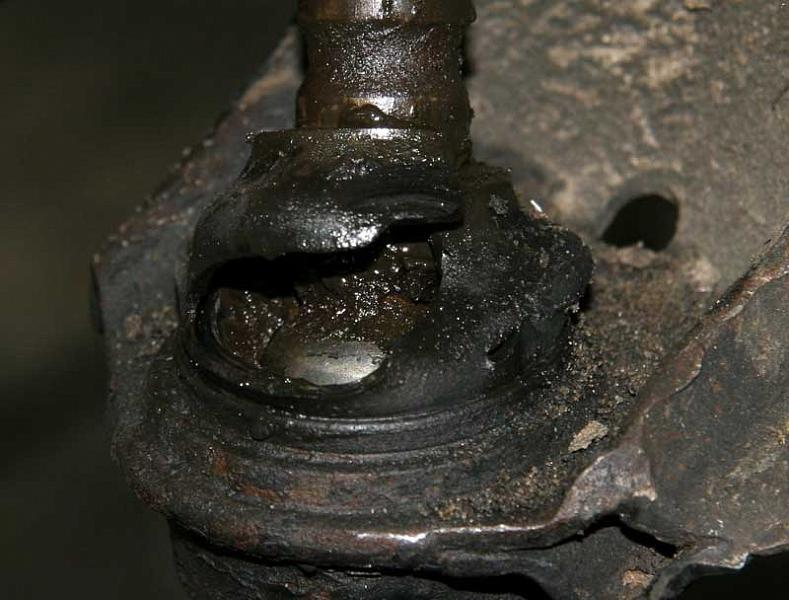

Порванный пыльник шаровой опоры

Причины уменьшения срока эксплуатации:

Старение, трещины, разрывы защиты (пыльника) – основная причина.
Естественное механическое истирание пластиковых уплотнителей. Срок службы узла зависит от качества материала изготовления. На автомашинах отечественного производства он находится в пределах 20-40 тысяч км, на зарубежных новых моделях – 100-150 тысяч км.

Состояние дорожного полотна. Поездки по бездорожью, углубления на поверхности, колдобины сокращают срок службы транспортного средства в целом. При наезде с высокой скоростью на препятствие узел испытывает мощный удар. Серия таких ударов разрушает его быстрее, чем постепенное трение.

Недостаточное количество смазочного материала. При сборке производители закладывают самый минимум. Закладывая дополнительную порцию смазки перед установкой, продлеваем срок службы шарниров.

Последствия поломки

Выход из строя трущихся поверхностей происходит постепенно, при возникновении дефектов – быстрее. Ездить можно, но с большей осторожностью.

При появлении любой неполадки, тем более в системе управления, рулевых наконечниках, единственное средство обеспечения безопасности – ее устранение. От увеличенного зазора страдают другие элементы. В конечном итоге ремонт обойдется дороже.

Самая большая опасность может случиться тогда, когда палец просто вырывает из корпуса. Чаще всего это происходит на повороте, при попадании в глубокую яму. Колесо подворачивается, его может даже оторвать, кузов падает днищем на дорогу, деформируется, ломается вся передняя часть. Последствия зависят от скорости перемещения. В любом случае стоимость восстановления превышает стоимость опорной запчасти.

Вырвало шаровую опору
